Osciloscopio USB HANTEK 6022BE



Finalmente me llego de las lejanas tierras del oriente (china), este interesante aparato, se trata de un osciloscopio USB de dos canales, con un ancho de banda de 20 MHz y una frecuencia de muestreo de 48 Mb/s.

WIN_20150328_075630

no lo he usado mucho pero hasta el momento me ha dado buenas impresiones, físicamente se ve solido y con materiales de calidad o por lo menos los que uno esperaría por 66 $.

WP_20150328_006

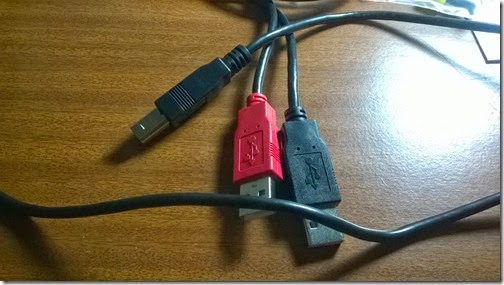

La caja contiene el osciloscopio, el cable USB para conectarlo con la PC, el mismo tiene dos conectores USB, el de punta roja debe ser conectado también, pues sirve como alimentación auxiliar.

WP_20150328_003

Además trae dos puntas de prueba con varios accesorios, las puntas tienen dos modos de medición 1X y 10X, pero el fabricante no recomienda usar el !0X para mas de 3 MHz.. Cabe destacar que el conector de las puntas es tipo BNC, con lo que podemos usar puntas de mayor calidad si lo queremos.

WP_20150328_005

En cuanto  al software lo he usado bajo windows XP, 7 y 8, este ultimo requirió de la instalación de la mas reciente versión del programa desde la pagina del fabricante.

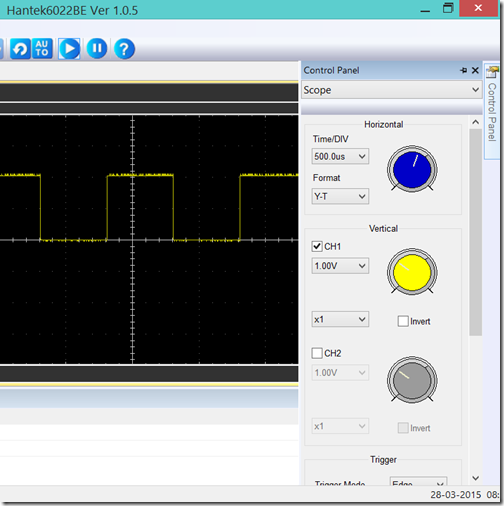

Si bien el ruido se nota, por lo menos con la señal de prueba de 1kHz, es perfectamente “usable” además el software tiene unas herramientas de análisis bien interesantes, donde podremos seleccionar el valor RMS, el máximo, mínimo, periodo, frecuencia y muchos mas parámetros.



Podemos pausar el muestreo, y hacer medidas sobre la señal, tanto en el tiempo como en la magnitud de voltaje.


En conclusión, me he llevado una grata sorpresa con el equipo, espero que con el uso diario pueda expandir este análisis, puedo decir que el osciloscopio es apto para todos los aficionados y quienes quieran tener en su taller esta herramienta indispensable y a bajo costo, por lo que  se los recomiendo ampliamente.

Bien, no me queda mas que despedirme y esperar que este pequeño análisis les sea útil, nos vemos en otra oportunidad
