Cálculos de mallas de Tierra y resistencia de puesta a tierra

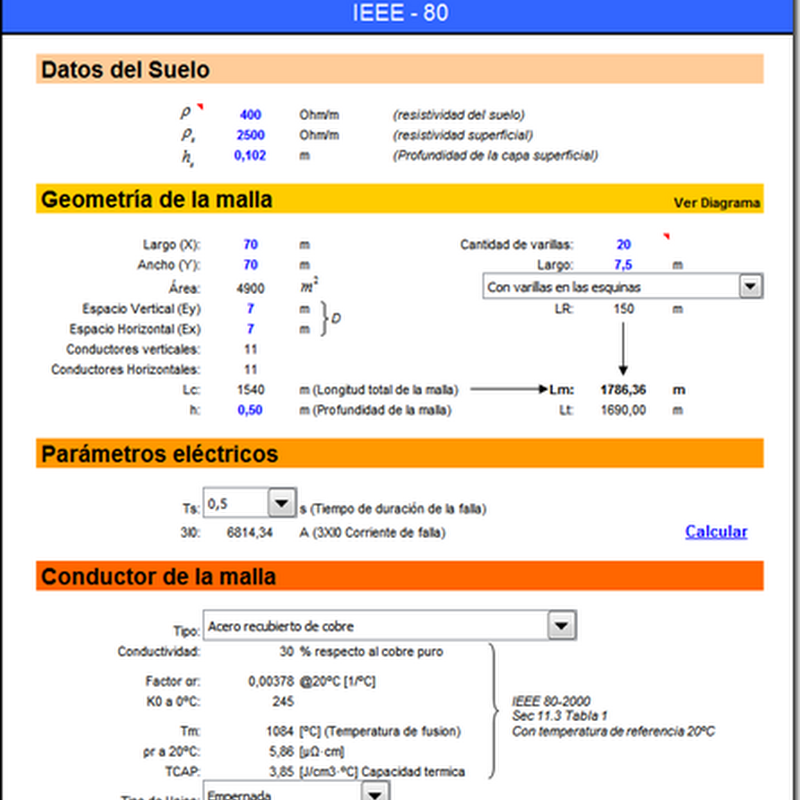

Saludos lectores, en esta oportunidad les traigo una hoja que permite calcular los parámetros de las mallas de puesta a tierra según la norma IEEE-80, también permite calcular la resistencia teórica de electrodos verticales y horizontales.


Descargar la hoja


Si te ha parecido Útil esta información y el programa, considera hacer un donativo por medio de PayPal, es seguro y rápido y puede ser por el monto que quieras.¡Gracias por tu ayuda!



14 comentarios:

  1. Buenas noches. Como hago para obtener los valores de resistencia y reactancia de secuencia.Willian Gutierrez

    ResponderEliminar
  2. Hola!, eso depende de los elementos que conformen la red equivalente, la compañía eléctrica generalmente proporciona el thevenin de la fuente, y el resto son los elementos como TX y cables.

    ResponderEliminar
  3. Buenos dias.
    Estuve probando el progrma, tengo una inquietud en el paso de la hoja IO, si no conozco los valores de resistencias y reactancias de secuencia a cero, que valor coloco alli y que tanto me puede variar el diseño del SPT. Estos valores debe suministrarlos el Operador de red, pero si no estan dispobnibles?

    Un saludo y gracias por su valiosa pagina al servicio de la ingenieria mundial


    Julian

    ResponderEliminar
  4. Fidel, quiero felicitarte por el excelente trabajo realizado con la planilla excel de malla de tierra . Estuve comparando los resultados con varias memorias de cálculo de otros proyectos y con una serie de cáculo manuales y los resultados son muy similares. Muchas gracias por poner a disposición esta herramienta.

    ResponderEliminar
  5. Fidel,
    In I0 sheet, see your formula in J102 cell according to this remark:
    Equation 68, zero sequence current for line-to-line-to-ground fault, of IEEE Std 80-2000 contains the following error:

    Denominator currently reads "X1 x (X0 + X2) + (X2 + X0)"

    Denominator should read "X1 x (X0 + X2) + (X2 x X0)"

    ResponderEliminar
  6. Thanks, I'll check this problem as soon as possible

    ResponderEliminar
  7. Fidel,
    On the Electrodo sheet, could you please check the formula in E100 cell (factor alpha), according to the BS 7430:1998 and other publications found on web, the factor alpha is rho/(2*PI*R*s), where
    R is the resistance of one rod in isolation, in ohm (cell D102)
    s is the distance between adjacent rods, in m (cell D8)
    rho is the resistivity of soil, ohm.m (cell D5)
    Thank for your work and your website, muchas gracias.

    ResponderEliminar
  8. disculpa no tienes algun manual de uso ??? nos seria muy util

    ResponderEliminar
  9. Muchas gracias por el aporte, tengo una consulta: Si tengo una malla no uniforme, es decir, las cuadrículas de diferentes tamaños, debido a que el diseño es para una instalación industrial de gran extensión, ¿que otras consideraciones necesito para el cálculo?

    Gracias.

    ResponderEliminar
  10. EXCELENTE APORTE SOY DE MEXICO D.F. VOY A SUBIR UN PROGRAMA QUE ELABORE EN EXCELL REFERENTE AL CALCULO Y DISEÑO DE REDES DE POTENCIA EN MEDIA Y BAJA TENSION REFERENTE A LA NORMA NOM-SEDE-2005 QUE SE APLICA AQUI EN MI PAIS.

    ResponderEliminar
  11. Buenas Noches Fidel, quisiera saber en que norma, y/o formula (s) te basaste para calcular la resistencia teorica a tierra de la hoja "Electrodo", Saludos y muchas gracias por tu trabajo

    ResponderEliminar
  12. El link ya no funciona

    ResponderEliminar
  13. Hola Fidel, podrías corregir el link de descarga que no funciona, de antemano muchas gracias por tu trabajo y colaboración

    ResponderEliminar
  14. BUEN DIA. EL LINK YA NO FUNCIONA. PODRIAS CORREGIRLO. GRACIAS

    ResponderEliminar
