Electricidad Básica: Alimentadores en baja tensión (Parte 2)

Muy bien, continuando con esta serie hoy vamos a iniciar el estudio de los alimentadores en si, básicamente el alimentador es el cable que conecta la fuente con la carga, debería ser fácil simplemente vemos la carga y seleccionamos el calibre ¿problem?… si como de costumbre no es tan fácil la cosa de hecho hay un montón de consideraciones veamos algunas de ellas:
  • Consumo de la carga.
  • factor de potencia de la carga.
  • Tipo de carga (inductiva, resistiva, con armónicos)
  • Distancia de la fuente a la carga.
  • nivel de cortocircuito (no tanto en baja tensión pero depende del diseño).
  • Temperatura ambiente.
  • Tipo de canalización (bancada, bandeja o charola, tubería flexible).
  • Si es una instalación para sistema contra incendio.
  • Si tiene varios conductores por línea activa.
  • Cuantos conductores activos pasan por la tubería.
  • Tipo de aislante
Bueeee… allí tienen los mas importantes, para ir tratando cada uno de ellos debemos guiarnos tanto en la experiencia como por las normas, nacionales e internacionales. ¡Vamos a echarle pichón! (go for it!, ¡A por el!)
Primero lo primero, hay que determinar la corriente de nuestra carga, en este ejemplo va a ser una carga sencilla no inductiva (ósea no es un motor) hay que tener en cuenta que si nuestro alimentador se usa para una carga variable hay que incluir el factor de coincidencia, demanda, diversidad y otro montón de cosas que ahora no recuerdo así que lo dejaré para otro post. Por ahora concentrémonos en el ejemplo sencillo.
Vamos a suponer que nuestro alimentador es para un tablero de iluminación trifásico en 480 V, cada lámpara es en 480 V de vapor de sodio 500 W, las cargas por fase son las siguientes:
FASE AB FASE BC FASE CA
4000 W 2500 W 3000 W
La potencia total es: 9500 W
la primer cosa que notamos es que son cargas monofásicas, pero conectadas en una forma trifásica, pudiéramos inferir que el calibre por ampacidad lo podemos obtener calculando la corriente monofásica y viendo cual es mayo… ¡vamos a hacerlo!

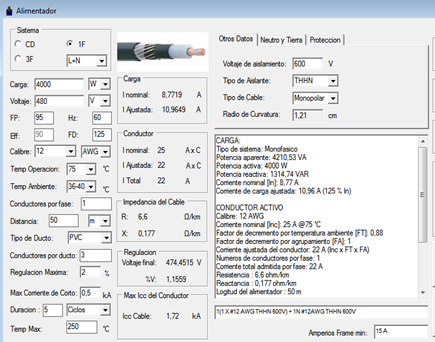

Usando el CENT claro está…

lo pueden descargar aqui

Para la fase AB
CARGA:
Tipo de sistema: Monofásico
Potencia aparente: 4210,53 VA
Potencia activa: 4000 W
Potencia reactiva: 1314,74 VAR
Corriente nominal [In]: 8,77 A
Para la fase BC
CARGA:
Tipo de sistema: Monofásico
Potencia aparente: 2631,58 VA
Potencia activa: 2500 W
Potencia reactiva: 821,71 VAR
Corriente nominal [In]: 5,48 A
Para la fase CA
CARGA:
Tipo de sistema: Monofásico
Potencia aparente: 3157,89 VA
Potencia activa: 3000 W
Potencia reactiva: 986,05 VAR
Corriente nominal [In]: 6,58 A
Ahora lo calculamos como un sistema trifásico
CARGA:
Tipo de sistema: Trifásico
Potencia aparente: 10000 VA
Potencia activa: 9500 W
Potencia reactiva: 3122,5 VAR
Corriente nominal [In]: 12,03 A
What!!!!!! tenemos el mismo voltaje, la misma carga y la corriente da mayor que la mayor de las monofásica, aquí hay algo raro.
llamemos a los expertos…
Los resultados del caso en el próximo post
