Calculo de corriente de líneas aéreas 1.0

-

Para calcular el conductor de líneas aéreas se deben considerar los aspectos relacionados con la ampacidad y los aspectos mecánicos, la capacidad de corriente se puede calcular de diversas formas pero en esta hoja he usado la norma IEEE 738-2006.

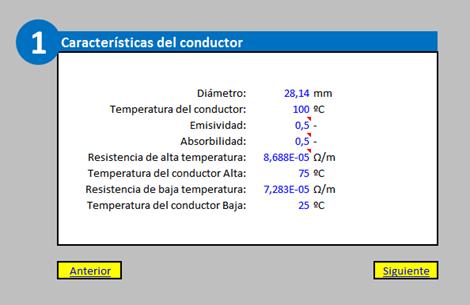

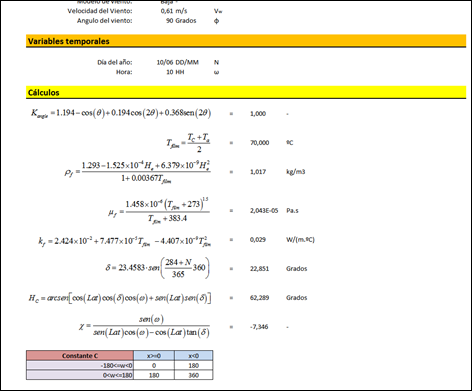

La hoja tiene un asistente que te permite introducir los datos de manera mas amigable y finalmente te genera un reporte listo para imprimir.
DESCARGAR Servidor 1
DESCARGAR Servidor 2
DESCARGAR Servidor 3


Agradezco especialmente a mi colega Emily Marin por su ayuda durante la elaboración de la hoja.
Cualquier duda o comentario puedes hacerlo con confianza
¡Saludos!

Si te ha parecido Útil esta información y el programa, considera hacer un donativo por medio de PayPal, es seguro y rápido y puede ser por el monto que quieras.¡Gracias por tu ayuda!



Comentarios

  1. jesus R16 de junio de 2012, 17:24

    Estuve usando la hoja y me encontre con un detalle que no se si este bien, para la seleccion de "Sin viento" y "Viento=0" no toma el qc mayor. Adjunto las imagenes
    [URL=http://imageshack.us/photo/my-images/688/fidel3.jpg/]

    [URL=http://imageshack.us/photo/my-images/688/fidel3.jpg/]

    [URL=http://imageshack.us/photo/my-images/692/fidel1fw.jpg/]

    Saludos

    ResponderEliminar
  2. Ignacio30 de octubre de 2012, 17:25

    Hola. ¿Por casualidad tendrá alguna herramienta para el cálculo mecánico de líneas aéreas de distribución (13,8 kV)? Gracias de antemano.

    Salduos,

    ResponderEliminar
  3. CA5HAM18 de septiembre de 2015, 17:52

    encontraste ese detalle tension de roptura :

    ResponderEliminar
