27 noviembre 2009

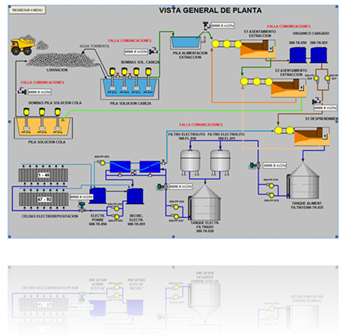

Automatización industrial: a controlar el mundo……pinky


Un tema que he tratado poco aquí (bueno en realidad no he hablando nada de eso) es la automatización industrial, usualmente los ingenieros electricistas se orientan a la parte de potencia o la electrónica, dejando a un lado la interesante parte de controles, en el post de hoy vamos a hablar un poco a manera de introducción del primer elemento en los sistemas de control, es decir los elementos de medición y las magnitudes que miden.

En un proceso industrial cualquiera, existe gran cantidad de parámetros que deben supervisarse con el fin de establecer un control optimo y por ende obtener un producto con los parámetros de calidad deseados, pues bien, tenemos sensores específicos para cada unos de ellos.

Ya que son muchos iniciaremos con los mas básicos: presión, temperatura y flujo.



Sensor de presión:


La presión es la cantidad de fuerza que se aplica a un área determinada, el instrumento que se usa para medirla es el manómetro, lo usaremos para medir principalmente los siguientes casos:

- Presión en una tubería que contiene un liquido / gas.

- Presión en un tanque o contenedor (a veces se puede usar como medidor de nivel)

- Presión de vacio (vacuometro)

- Presión que ejerce un objeto contra otro (usado para medir peso de manera indirecta)

Dependiendo de como midamos y lo que queramos medir podemos encontrarnos con los siguientes tipos de presión:

Presión absoluta

se mide con al cero absoluto de presión

Presión atmosférica

es la presión ejercida por la atmósfera terrestre medida mediante un barómetro

Presión relativa

es la determinada por un elemento que mide la diferencia entre la presión absoluta y la atmosférica del lugar donde se efectúa la medición

Presión diferencial

es la diferencia entre dos presiones

Vacío

es la diferencia de presiones entre la presión atmosférica existente y la presión absoluta, es decir, es la presión ,medida por debajo de la atmosférica



Existen también, muchos tipos de medidores de presión pero aquí nos enfocaremos a los mas comunes:

Elementos primarios de medida directa que miden la presión comparándola con la ejercida por un liquido de densidad y altura conocidas.

Ejemplos barómetro cubeta, manómetro de tubo en U, manómetro de tubo inclinado, manómetro de toro pendular, manómetro de campana.

Elementos primarios elásticos que se deforman por la presión interna del fluido que contienen.
Ejemplos : tubo de Bourdon (el que he visto mas en instalaciones), el elemento en espiral, el helicoidal, el diafragma y el fuelle.

Medidores piezoeléctricos: en función a la presión que se ejerce en un cristal se infiere produce un voltaje proporcional a dicha presión. (usado en las balanzas electrónicas)

Mira este PPT para mayor información.

En general, todos los medidores de presión que se integran al sistema de control, utilizan un transductor para llevar esa señal analógica a una señal “digital” (en caso de instrumentos del mesozoico puede ser una señal neumática) o con el estándar industrial de 4 a 20 mA. En los P&ID (diagramas de tuberías e instrumentación) los encontraremos usualmente como PT (Transmisor de presión) o PI (Indicador de presión) la diferencia entre uno y otro es que en el segundo tiene un indicador justo en el punto de medición por lo que podemos ver la lectura en el sitio, mientras que en el primero esos datos no necesariamente se muestran en sitio, sino que se envían al control.



Sensor de Temperatura:


La temperatura es una magnitud comparativa de una propiedad que llamamos calor, por ello tenemos que medirla en función de una referencia empleando una escala.

Termopares: Los termopares utilizan la tensión generada en la unión de dos metales en contacto térmico, debido a sus distintos comportamientos eléctricos.


Resistivos: Lo constituyen las RTD (Resistance Temperature Detector) o PT100 basadas en la dependencia de la resistividad de un conductor con la temperatura, están caracterizadas por un coeficiente de resistividad positivo PTC (Positive Termal Coefficient). También lo son las NTC (Negative Termal Coefficient), que se llaman termistores y están caracterizadas por un coeficiente de temperatura negativo.


Semiconductores: Se basan en la variación de la conducción de una unión p-n polarizada directamente.

Mas información sobre sensores

Sensor de Flujo:


Bueno, como el nombre lo indica vamos a medir el flujo de algo, peeero aquí tenemos dos tipos: los de flujo volumétrico (m3/s) y los de flujo másico(kg/s).

El uso de uno u otro es un tema mas para el ámbito de la mecánica, pero a groso modo podemos decir que los volumétricos se usan cuando el fluido no cambia o mantiene fija su densidad en el proceso, mientras que el másico puede usarse para fluidos no compresibles como líquidos.



En la tabla de abajo podemos resumir los distintos tipos de medidores de flujo:


Como no recuerdo mucho las clases de termofluidos les dejo a ustedes la tarea de averiguar como trabajan, la verdad todos tienen principios interesantes de funcionamiento y fáciles de entender (salvo el del efecto coriolis que nunca, en  mi vida he entendido como funciona esa cosa).

Mas información sobre medidores de flujo.



Nomenclatura ISA para P&ID



PD: hay un premio para el que me explique como funciona el medidor de coriolis :P

23 noviembre 2009

Invitaciones a Google Wave

Google wave, es la nueva apuesta del gigante de internet google, la verdad tengo algunas semanas usándolo y debe ser por que es una prueba o si simplemente, no entendí bien el concepto de wave, en base a la expectativa que genero su llegada, mas bien lo veo como una utilidad curiosa, pero bueno…. el tiempo lo dirá.

Si quieres probarlo por ti mismo debes ser invitado, por alguien que tenga wave, aquí es donde entra este post, ya que daré a mis estimados lectores 5 cuentas de google wave, solo tienen que comentar este post y dejar su correo electrónico, los ganadores serán anunciados este viernes.

10 noviembre 2009

Las Waves de los juegos XBOX

image A quienes tienen modificada su consola xbox, seguro le gusta la emoción de tener que estar pendiente de todo lo relacionado con el minado campo de la scene para consola, y es que no se podría pedir mas emoción: destapar la xbox, correr el riesgo de que se dañe por un error, luego esta el baneo del xbox live, que si los backups son 100% stealth, en fin todo eso hasta puede ser mas emocionante que jugarlo.

Pero todo cambia tan rápido que es difícil estar al corriente, un punto que me llamo la atención es lo de las famosas Waves de los discos y su compatibilidad con el ixtreme, básicamente las wave tiene que ver con la forma en que se presentan las particiones en el disco del juego, el ixtreme es un poco paranoico y no permite cargar juegos que le parecen raros, es por eso que dependiendo del firmware que tu tengas los juegos mas nuevos no te correrán y te saldrá el mensajito de disco sucio.

La tabla de mas abajo puede ilustrarnos la compatibilidad entre las distintas combinaciones.


Hasta la fecha la versión 1.61 esta solo disponible para los benQ y samsung.

El 1.51 no verifica la partición de video por lo que es muy peligroso para el live.

Mas info

03 noviembre 2009

Flasheando XBOX elite



image Que tal lectores, en esta oportunidad les comento mis experiencias cuando me toco cambiar el firmware de una xbox, en este caso elite (las negras). Luego de destapar la unidad, me di cuenta que en efecto tiene un lector Benq, según vi en internet casi todas las elite vienen con este lector, lo cual es muy bueno por que son fáciles de modificar.

Al principio trate de hacer el procedimiento con el jungleflasher, pero siempre me daba error, luego con el dosflash para Windows y nada, simplemente no me quería leer el firmware original.

Finalmente decidí hacerlo a la antigua bajo MS-DOS, con el dosflash 16, seguí los pasos de la pagina pero se me presento el primer problema, para arrancar la computadora con el pendrive (flash drive, key, llave, unidad usb portátil o como le digan) mi pc simplemente no veía el sistema operativo, pase 2 dias tratando de hacerlo funcionar, finalmente entre en el setup y le di “Activar soporte para sistemas USB antiguos” supongo que para 1.0, en ese momento si me vio el SO, y listo!!!

Ya tenia todos los archivos en el pendrive, es importante bajar las ultimas versiones y sobre todo verificar que tengas el firmware apropiado para tu lectora, hay varios packs en donde los puedes encontrar.

pues bien, sorprendentemente en MSDOS trabaja muuuucho mejor que con windows, el dosflash me detecto la unidad, y pude leer el firmware original en el primer intento, luego cree la firmware modificada (en windows) en esta oportunidad por prudencia hice dos lecturas del firmware original, ya que si la key es la incorrecta tendremos un bonito pisapapeles.

llega el momento de escribir el firmware modificado, corremos el dosflash y le damos a W, aqui me llego el susto de mi vida, el programa se quedo escribiendo el banco 0!!! OMG!!!

espere unos minutos pero nada, se quedo alli colgado, asi que invoque a los dioses de la electronica para que intercedieran por mi, apague la unidad y reinicie el procedimiento, por fortuna mis suplicas fueron escuchadas ya que en la segunda oportunidad escribio los 4 bancos sin problemas.

note que la unidad queda “colgada” para leer o escribir si la luz verde del xbox esta titilando.

listo, un xbox elite marañado

Consejo: hay que leer muucho estudiar mucho si es la primera ves que vas a hacer esto, repasa una y otra ves hasta que te sepas todo de memoria, busca las ultimas versiones del software y los firmwares.

19 octubre 2009

Movistar TV digital: oh satélite donde estas que no te veo….


La semana pasada mi padre se apareció en la casa con un Kit de Movistar TV digital, el mismo consta de una antena, decodificador y accesorios para fijación y conexión. Al momento de comprar el equipo lo primero que te dicen es que puedes instalarlo tu mismo pero pierdes la garantía, lo cual es estúpido, ya eso es el equivalente a comprar un televisor y que me digan: “bueno si lo conecta usted ya pierde la garantía” , así que te dan los datos de “instaladores profesionales”  lo que cobran entre 140 y 200 BsF (65$-94$) por lo que decidí instalarlo yo mismo sin importar la garantía.

Lo primero que uno nota es que no tienen ninguna instrucción de como instalar la antena parabólica, para donde apuntar, como configurar el decodificador ni como conectar el televisor, pues bueno he aquí una lista del procedimiento.

1.- Conectar El decodificador a el TV: eso es la parte fácil, el deco tiene dos salidas de video una RF (como la que usa la tele por cable) y una de video compuesto (cable RCA, amarillo), hay que introducir al deco la tarjeta inteligente que viene con el kit, terminado esto procedemos al siguiente paso.

2.- Instalar la antena: este es el paso mas difícil, y para el cual no ninguna instrucción, lo primero que tenemos que saber es que nuestra antena va a apuntar a un satélite en particular el Hispasat Amazonas 1, el mismo se encuentra en orbita geosincrona en el meridiano 61 oeste. pues bien, hay que asegurarse que se tiene línea de visión a donde esta el satélite, en mi caso como vivo en Maracaibo, esta al Sur-Este, no tenia problemas por que podía ver el cielo en esa dirección.

Lo siguiente es instalar la base de la antena, tienen que quedar solida, que no se mueva ni un milímetro, fíjala con lo mejor que tengas y asegúrate luego de que el brazo que trae quede de manera perfectamente vertical (te recomiendo usar niveles de burbujas), para que así tengas una barra de soporte firme y vertical respecto al suelo.

Ahora la parte divertida, donde esta el satélite, es mejor si tienes una brújula, recuerda que no debe estar cerca de nada metálico por que altera la lectura. Para orientar la antena satelital tenemos que conocer 3 parámetros (imagen de arriba), el primero se llama azimut, que es el ángulo de giro (en sentido de las agujas de reloj) que debe tener la antena respecto al norte, el otro se llama elevación, que es el ángulo de giro que debe tener la antena respecto a un plano perpendicular a la barra vertical que instalamos previamente (traducción mover la antena como si estuviera diciendo si con la cabeza), por ultimo tenemos la polarización, que es el ángulo de giro del LBN (elemento captador de la señal), ahora bien, resulta que estos 3 valores van a cambiar dependiendo del lugar donde vivas, por suerte tenemos una web donde nos da esto automáticamente.

imageLa línea verde nos indica la dirección donde debemos apuntar.

3.- Verificar intensidad de la señal, una vez conectada la antena y orientada se procede a verificar si se capta la señal, para ello encendemos el deco y seguimos los pasos que salen en pantalla, no tocamos nada solo le damos OK hasta que llegamos a la pantalla donde nos muestra la potencia de la señal (dB) y el BER (bit error rate), la potencia mínima creo que es 50% y el BER mas bajo es 40%, si no les sale nada deben comenzar a mover la antena (como como un abanico por favor) con pequeños movimientos, hasta obtener la calidad adecuada, una vez que hemos captado algo se nos muestra en pantalla: buscar canales, le damos a OK y el deco descarga una actualización,  si por casualidad tu deco no inicia el asistente de configuración inicial vete al menú de volver a configuración inicial, te va a pedir un PIN el cual el 8421, luego se resetea el deco y hacemos los pasos anteriores.

4.- Activar tu suscripción: cuando ya tenemos todo listo, vemos el canal de programación, entonces debemos llamar al *URANO, hablar con la operadora teniendo a mano nuestro numero de suscripción y listo!!! a ver TV hasta que nos sangren los ojos!!!

13 octubre 2009

Protección de Tiempo inverso: tranquilo Hero no es contigo…..


Cuando escuche por allaaaaa en los albores de mis estudios en la facultad el termino “Relé de tiempo inverso” o “Protección de tiempo inverso”, se me ocurrió cualquier explicación para el nombre, menos la que era correcta.

Este curioso nombre no obedece a que los ingenieros electricistas estemos dominando ya los secretos de las perturbaciones espacio temporales, es mas bien un nombre algo rebuscado para definir el comportamiento de un relé o alguna otra protección que involucre un censo de la corriente.

El accionamiento o disparo (trip) de un dispositivo de tiempo inverso estará ligado de manera inversa a la intensidad de corriente, en pocas palabras: mientras mayor sea la intensidad de corriente cuanto mas rápido se activara nuestro relé.

Los fabricantes de estos dispositivos pueden variar la constante de tiempo inverso haciéndola mas o menos abrupta, con lo que obtienen las categorías de: Tiempo normal inverso (N.I.), Muy inverso (M.I.), Extremadamente Inverso (E.I.) etc.


Los otros tipos de protección son las instantánea, que no tiene mucho que explicar, salvo que cuando se alcanza el valor de la corriente predefinida se dispara. Y la protección con retardo de tiempo, que es como la instantánea solo que se agrega un retardo para su accionamiento.



Más Información

Ejemplo de un relé de tiempo inverso

Más información aun

05 octubre 2009

El mundo del Xbox 360

Bueno ya ha pasado poco mas de un mes desde que me compre la xbox 360 de segunda mano, europea, poco a poco uno se va informando sobre todo lo referente a las modificaciones, firmware, tipos de lectores etc, etc. Todo ello lleva unas cuantas semanas de búsqueda y lectura en internet, así que como de costumbre les escribo un resumen que les puede ahorrar algo de tiempo.

Lo primero que aprendí es que la xbox vienen para 3 sistemas regionales, NTSC/U que se usa en Estados Unidos, el NTSC/J en Japón y parte de Asia y el $%$&/· PAL, usado en Europa, los juegos creados para un sistema no corren en otro, es decir, a mi me paso que al tener uno PAL, instalado en America los juegos que venden aquí no me sirven, como dije en un post anterior, pero también me di cuenta que afecta a las películas en DVD, es decir no puedo ver tampoco películas de esta región, para solucionar eso hay que comprar juegos y películas Región Free.

Lo primero que uno quiere luego de comprarse el Xbox es poder jugar lo que eufemisticamente fallamos Backups que no es mas que una copia de un juego original, ojo que yo estoy en contra de la pirateria, asi que no compro esos juegos, los bajo gratis de internet que no es lo mismo :P

Para ello hay que hacer un cambio de firmware a la lectora (unida DVD ROM), esto es algo así como el “sistema operativo” de la lectora, con ello va a leernos sin problemas las copias, hasta la fecha hay 4 tipos: hitachi-LG, samsung, Lite-On y Benq.

En la imagen de abajo podemos ver una guía para determinar que tipo de lectora tiene nuestro xbox, sin necesidad de abrirla.


En mi caso, yo tengo una hitachi, que ya estaba flasheada, es decir tenia ya un firmware modificado, el mas nuevo es el iXtreme 1.6, este firmware es el mas seguro para jugar al xbox live por que si el juego no esta debidamente copiado no te lo deja jugar, y así hay menos probabilidades de que te baneen, el baneo ocurre cuando microsoft se da cuenta (por algún método no determinado aun) que modificaste tu consola, lo que pasa luego es que tu xbox quena inhabilitada para entrar al Xbox live, pero aun así puedes jugar offline. Hay muchas teorías locas por allí para evitar el baneo pero la verdad nadie excepto microsoft sabe como es el sistema de baneo, hay algunos tips que por lógica, puede hacer que eso sea mas difícil, lo primero que hay que hacer es asegurarse que tus copias sean lo que llaman 100% Stealth (invisible) eso significa que el disco debe tener cierta información que le indica a microsoft que el disco es original, por otro lado, nunca debes jugar juegos antes de las fechas de lanzamiento, por que evidentemente es un indicio de que tienes una maraña (algún truco) en tu xbox.

Si eres de los valientes, puedes modificar tu mismo el firmware, el mas fácil de todos en el Hitachi, así que si el tuyo es uno de esos estoy seguro que lo puedes hacer sin mayor problema, hay una buena herramienta llamada jungleflasher que sirve para todas las lectoras.

Lo mas importante a la hora de hacer el flasheo es obtener la KEY de tu lectora, es algo asi como el identificador, ya que sin ella el xbox no te permitirá hacer nada. A esto se le conoce como Dumpeo, luego que tienes tu KEY se procede a introducir tu key al firmware modificado y lo “quemas” en tu unidad. hay casos como en las lectoras lite-on, en que puede que la KEY que te dan los programas no sea la verdadera, por lo que corres el riesgo de inhabilitar (brinkear) tu lectora ya que la KEY en un número hexadecimal de muuuy largo y adivinar cual es tardaría millones de años de ensayo y error, asi que mejor te aseguras primero de usar esa Key en otra lectora compatible y ver si funciona, a esto se le llama Spoof. Si la lectora Spoofeada te funciona con esa KEY puedes estar tranquilo y terminar de flashear tu unidad.

Si prefieres dejar tu xbox en manos de un experto (tipo que lee este articulo, estudia y luego cobra) para que te instale el firmware también es una opción, aquí en Venezuela cobra entre 50$ a 90$ por hacerlo.

Si tu xbox ya esta marañana (flasheada en el dialecto maracucho) puede que tengas que hacerlo de nuevo, ya que los juegos de xbox tienen distintas protecciones, la ultima llamada Wave 3, solo pueden jugarse si tienes el ixtreme 1.51 o superior, a mi me paso que tenia el 1.2 y por ende, no podía jugar dirt 2, busque un información en internet y luego de una semana de lectura me arme de valor e hice la actualización, por fortuna todo salió bien y ahora puedo jugar este fantástico juego y todos los Wave 3 que salgan.

Si como yo eres de los que no les gusta comprar juegos piratas para hacer rico al tipo que los vende, entonces bajarlos de internet y quemarlos es la respuesta, pero como todo en la vida no es fácil, no se trata de bajar un iso y quemarlo, hay que seguir algunos procedimientos especiales. Hay que tomar en cuenta la marca de la pasta virgen, ya que son caras y no queremos tener posavasos (pasta dañada por ser de mala calidad o un copiado imperfecto) la mas popular es la verbatin, aunque he usado philips y hasta el momento me da buenos resultados. Hecho esto ya puedes jugar tus “Backups”. creo que si los juegos no fueran tan caros las personas no tendríamos que recurrir a otros métodos, por ejemplo aquí en Venezuela quieren vender un juego en 600BsF (280 dólares al cambio oficial) no se como será en otros paises pero eso es muuuuy caro aqui.

Bueno es todo por ahora, en la próxima entrega hablare un poco sobre el xbox live.

22 septiembre 2009

Normas y regulaciones para equipos eléctricos

Muchas veces el principal problema a la hora del diseño, es encontrar las normas que sustenten nuestros cálculos y consideraciones, sobretodo a los nuevos ingenieros que por la falta de experiencia nos cuesta encontrar las normas apropiadas, pues bien aquí les traigo una pequeña guía que los puede ayudar con este problema.



Transformadores Eléctricos

Para trasformadores eléctricos tenemos como referencia la ANSI/IEEE C57, que nos sirve para la parte de distribución, potencia y regulación, Por otro lado la NEC, tiene los requerimientos y recomendaciones para aplicaciones de transformadores.



La IEEE 141 (El libro Rojo) tiene una buena sección sobre el tema. Para transformadores inmersos en liquido tenemos la ANSI/IEEE C57.12.00, esta norma se usa junto con la C57.10.12.10, las cuales nos información especifica sobre ajustes, accesorios, pruebas, etc. C57.92 es una guía para la carga, también hay unas 49 normas que se referencian en la C57.12.00.



Ducto Barras

La ANSI C37.23 para buses con cubierta metálica para 600V o mas, este estándar habla sobre capacidades, construcción y calculo de perdidas perdidas. Este estándar es aplicable a un bus con cobertura metálica usado con 480V en un Switchgear .



Switchgear

Los términos usados cuando hablamos de switchgears están definidos por la ANSI/IEEE C37.100. El termino “Switchgear” es usado para definir un amplio conjunto de equipos que contienen interruptores o interruptores de corriente. La industria petrolera usas principalmente switchgear protegidos con una carcasa metálica. Los requerimientos para dicha carcasa están descritos en la ANSI/IEEE C37.20.1, 2 y 3.



Motores

La norma básica para todos los motores y generadores es la NEMA MG-1, la cual se divide en 3 partes, la primera es estándares aplicados a todas las maquinas, la segunda es estándares aplicados a maquinas pequeñas y medianas. La ultima parte habla sobre los estándares aplicados a maquinas grandes.

Los estándares IEEE 112,113 y 115 muestran las pruebas y procedimientos para motores polifásicos de inducción, motores DC y maquinas síncronas, respectivamente. La IEEE 43, 117 y 275 cubren la parte de las pruebas de aislamiento. La IEEE 85 y la NEMA MG3, hablan sobre los niveles de ruido y predicción del nivel de ruido después de la instalación.



Cargadores de Baterías

No existe un estándar único que abarque todo lo referente al tema, pero la NEMA IB-4 cubre la parte de los requerimientos desempeño y prueba de capacidad para baterías. También hay 3 estándares publicados por la IEEE, instalaciones para plantas de potencia y subestaciones. IEEE 450 habla sobre el mantenimiento, prueba y reemplazo de las baterías. La IEEE 484 cubre la parte del diseño para la instalación de bancos de baterías. La  IEEE 485 se usa frecuentemente para el dimensionamiento de contenedores de baterías.

El estándar ANSI/NEMA PE-5 cubre los cargadores de baterías utilitarias. El PE-7 habla sobre cargadores de baterías para sistemas de comunicaciones.



Estándares Generales de Diseño

Los libros de colores de la IEEE (color books) probablemente sea el compendio mas completo y extendido sobre sistemas eléctricos industriales y comerciales, entre ellos tenemos:

  • EL libro rojo (red book) “Sistemas de distribución para plantas industriales”
  • El libro verde (green book) “Practicas recomendadas para el aterramiento de sistemas industriales y comerciales de potencia.
  • El libro pardo (o amarillo claro, Buff book) “Practicas recomendadas para la protección y coordinación de sistemas industriales y comerciales de potencia.
  • El libro naranja (orange book) Practicas recomendadas para sistemas de emergencia y respaldo para industrias y comercios.
  • El libro marrón (brown book) Practicas recomendadas para análisis de sistemas de potencia.
  • El libro Dorado (golden book) Practicas recomendadas para el diseño de sistemas de potencia industriales y comerciales confiables.
  • El libro bronce (bronze book) practicas recomendadas para la conservación de energía y efectividad de costos en sistemas de potencia industriales y comerciales.

La American Petroleum Institute (API) tiene especificaciones generales para sistemas eléctricos en refinerías y plataformas marinas, estas son:

  • RP540 “Instalaciones eléctricas en plantas procesadoras de petróleo”
  • RP14F “ Practicas recomendadas para el diseño e instalación de sistemas eléctricos en plataformas de producción marinas”.

Clasificación de áreas peligrosas

Las fabricas e instalaciones que manejan sustancias inflamables, pueden usar la norma API RP 500 la cual provee una guía para clasificar el área, esta norma tiene las actualizaciones RP 500A, RP 500B y RP 500C.

Las plantas químicas tienen también una guía de practicas recomendadas la NFPA 497A que es similar a la RP500, sin embargo esta toma en cuenta el flujo , presión y tamaño de los quipos para clasificarlos como de bajo, medio y alto peligro.

La NFPA 30 direcciona el almacenamiento de líquidos inflamables, una ves que el material inflamable ha sido identificado, este se clasifica según la NFPA 497M.

La NFPA 50A trata sobre los sistemas de gas hidrogeno.



Fuente:

“Codes, Standars, and recommended practices for electrical systems”

Ralph L. Haynes y Fred L. Messec.

IEEE Transactions on industry application VOL 30

07 septiembre 2009

No a los abusos de mercadolibre


Mercadolibre por un tiempo fue un buen lugar para vender y comprar cosas, pero ahora no es mas que una maquinita de robar dinero a los vendendores y a los compradores.

Yo tengo una cuenta allí desde el 2004 y lo ultimo que sacaron fue que hay que hacer prepagos para poder publicar, esta bien, yo pague uno para publicar un articulo, en el momento que lo vendí me salió que !Tengo que pagar de nuevo!.

A eso se le suman las altas comisiones, cargos injustos, y la falta de control para usuarios nuevos, pues resulta que he tenido que republicar 3 veces un articulo, por que llega un tonto y le da a ofertar solo para saber si aun tenia el equipo, mercadolibre cree que es un engaño de mi parte y me obliga a pagar, cuando es culpa de su ineficiente método de verificación de ventas.

creo que debería existir algo como “Aceptar comprador” y así nos evitamos estas molestias, pero que va esos choros lo único que quieren es desplumar (sacar hasta el ultimo céntimo) a sus usuarios de manera descarada e inescrupulosa.

a toda la comunidad de ML que sienta la misma indignación que yo los invito a enviar correos al soporte y colocar en sus niks “No a los abusos de mercadolibre” juntos podemos hacer la diferencia.

La red es para los usuarios no al contrario

02 septiembre 2009

Xbox 360 Europea en America…. la odicea


Bueno he aquí las crónicas de mi odisea por hacer funcionar un xbox 360 comprado en Europa en America (Venezuela).

Lo primero que uno nota es que la fuente de poder tiene un conector distinto, con puntas circulares en lugar de las planas que tenemos aquí, inspeccionando la fuente me doy cuenta que el voltaje es de 220V@50Hz y aquí usualmente manejamos 110V@60Hz, la solucion: a)comprar un transformador de 110 a 220 de unos 500W. b) comprar una nueva fuente para el xbox en 110V. c) por fortuna en Venezuela tenemos 220V para circuitos especiales, mi casa tiene este nivel de tensión por lo que simplemente modifique el circuito y logre encenderlo.

Emocionado por que al fin podria encender el xbox procedo a conectarlo, venia con el cable mas raro que he visto en mi vida, el famoso euroconector, ningún televisor en america trabaja con esa cosa, por fortuna tenia un cable normal de video y audio (el que trae un conector amarillo uno blanco y uno rojo). cuando enciendo el tele, sorpresa! se ve en blanco y negro!!!! WTF!!! “·$”··$%”·$%

El problema radica que en este tipo de conexiones tenemos dos sistemas el PAL y el NTSC, en europa usan el PAL y aqui el otro, entonces cuando se conecta un equipo PAL en uno NTSC se va a ver asi, en blanco y negro, lamentablemente no se puede cambiar la zona por el xbox, solución: a) Encontrar un televisor PAL o multiformato. b) Comprar un convertidor PAL/NTSC. c) cambiar el cable de video del xbox por uno VGA o RGB (componente), de esta forma no importa si es pal ya que estos otros formatos son universales.

Ya me compre el cable por internet aunque tardara unos dias en llagar luego les comento pero no debe haber problema.

Otra cosa que me paso fue al tratar de usar un respaldo comprado aquí, la consola me dice que no corresponde con la región, y que el juego no me va a correr, por fortuna es un problema menor,  simplemente vemos la lista de juegos multiformato o bajamos los PAL.

http://forum.xbox-sky.com/xbox360_regional_compatibility_guide/

11 agosto 2009

Extrañas formas de generar electricidad



Estamos acostumbrados a la generación tradicional de electricidad, en donde básicamente se hacer girar un generador por algún medio motor, como: la eólica, hidroeléctrica, con combustible fósiles, nuclear, etc. Pero hay algunas formas de generación que no involucran hacer girar algo, son poco comunes pero existen, veamos algunas de ellas.



Energía Solar:

Bueno, esta no es tan extraña, de hecho se usa bastante hoy en día para alimentar pequeños dispositivos electrónicos o poblados lejanos. Se basa en la transformación de la energía lumínica (en realidad de la energía de las radiaciones electromagnéticas), la explicación de ello esta dada por el efecto fotoeléctrico, lo cual quiere decir que ciertas longitudes de onda de la luz (visible o no) hacen que los electrones salten a estados mas energéticos en sus orbitas y salgan volando por allí, esto es causado por los fotones, que le aportan energía al electrón y este puede escapar de la atracción del núcleo.

imageEn la figura de arriba se ilustra el efecto fotoeléctrico, así pues al incidir lo fotones (aquí mostrados como ondas aunque también son partículas) . Con esos electrones extras se puede establecer una corriente a través de un circuito.



Celda de combustible:

La celda o célula de combustible (o sistema de membrana de intercambio protónico), se basa en la generación de electricidad, haciendo que el hidrogeno pase por una membrana que permite pasar solo los protones (el centro del átomo) pero no así los electrones, estos electrones se ven forzados entonces a pasar por el circuito eléctrico para poder igualar la carga al valor nulo inicial. Lo increíble de todo esto es que el subproducto de este proceso es agua pura!, ósea que en un auto que trabaje con esto, podrías beberte el agua que sale del escape!.

El problema hasta ahora es que no tenemos una fuente constante de hidrogeno (a pesar que el 99% de la materia visible de universo es hidrogeno), ya que este se combina con otros elementos.

image Una forma de obtener el hidrogeno podría ser por medio de electrolisis o super calentando el agua (lo ha hace que el oxigeno y el hidrogeno se separen).



Termoelectricidad:

Este forma de generación de electricidad ocurre cuando al unir dos metales diferentes y someternos a temperaturas distintas en las uniones, se produce una corriente eléctrica, que es proporcional al gradiente de temperatura entre las zonas mencionadas. A este fenómeno se le conoce como efecto El efecto Seebeck. y es la base con la que funcionan algunos instrumentos como los termopares, aunque se usa poco para fines de generación de potencia (no tengo ni idea de una planta generadora en el mundo que use este sistema). Pero si existen refrigeradores especiales que usan un fenómeno complementario llamado efecto Peltier en donde esta unión bimetálica al ser sometida a una corriente eléctrica se vuelve una bomba de calor.

imagePiezoelectricidad

Es la propiedad de generar electricidad de ciertos materiales cerámicos cuando están sometidos a presión, su uso esta principalmente enfocado a la electrónica, ya sea en micrófonos o bocinas de lata frecuencia (ya que el efecto contrario es valido, es decir si se pasa una corriente por un material piezoeléctrico este se va a deformar), también en el uso de osciladores y células de cargas.


27 julio 2009

Algunos videos sobre electromagnetismo



El primer video es parte de un documental mayor que trata sobre la teoría de cuerdas, muy bueno por cierto. El segundo y el tercero explican un poco mas sobre el electromagnetismo, ambos según la teoría clásica no cuántica (la que nos enseñan en la universidad)





23 julio 2009

Potencia reactiva: ¿alguien sabe de verdad que es?


Recuerdo mis días en la universidad cuando comencé a estudiar sistemas de corriente AC, el concepto de fasor lo comprendí años después (lamentablemente muy tarde para la fecha de exámenes :S ), sobretodo por lo abstracto que resulta manejar números imaginarios,  más raro aún era tener una potencia real y una imaginaria, que es la forma en como se representa la potencia compleja:

S = P + iQ

Siempre me llamó la atención saber que era esa Q, después de todo, sabemos que la P, era mas asociada a cosas comunes y que vimos en sistemas DC. que venia descrita en Vatios y que era finalmente la energía que usamos en los procesos, pero: ¿que pasaba con Q?, ¿de donde venia? y ¿por que surge?.

Las respuestas mas comunes que encontré eran:

“Eso es la potencia por el desfase de la corriente y el voltaje”

“Es la potencia que se pierde por magnetismo”

“¿Eso va para el examen?”

“Es la potencia necesaria para establecer los campos electromagnéticos”.

La ultima respuesta fue la que mas tranquilo me dejó, por un momento.



Con el tiempo se llego a la regla practica de que una potencia reactiva podía tener características inductivas y capacitivas, dependiendo del desfase. los motores entonces eran de tipo inductivo (jaula de ardillas / rotor devanado) o podían ser capacitivos (síncronos), los cables podía tener partes capacitivas e inductivas ( líneas largas en AC).



Cuando vi motores de inducción quede simplemente fascinado al ver como el circuito pasaba de eléctrico a magnético y sin cables, podía transmitir energía hasta el rotor, aun así, quedaba la pregunta: ¿Por que los campos electromagnéticos hacen mover a las partículas?  que como en el caso del motor, producían corrientes.



Resulta que al estudiar electricidad, estamos estudiando directamente una de las 4 fuerzas fundamentales, cuya compresión aunque muy avanzada, sigue dejando perplejo a mas de un científico. mas aun a los pobres estudiantes de ingeniería.



Tenemos entonces que la potencia reactiva de carácter inductivo, establece principalmente un campo magnético ( de allí el uso en electroimanes)  la energía entonces es “almacenada” en el campo, cuando la fuente deja de alimentar la bobina, el campo colapsa generando una inducción y por ende devolviendo la energía (salvo por las perdidas de líneas de flujo y resistivas) por eso los inductores se colocan como reactores para estabilizar las corrientes.



Por otro lado, la potencia reactiva capacitiva, esta ligada los campos eléctricos, el ejemplo clásico es el de un capacitor, donde se establece un campo que agrupa las cargas, cuando la fuente de voltaje es “cortocircuitada” el capacitor va a intentar compensar la perdida de tensión para ello el campo eléctrico colapsa y las cargas se mueven por el conductor, de allí el uso para estabilizadores de voltajes  (colocándolos en paralelo).



Aun así continua la pregunta de por que las partículas se comportan así en los campos, La respuesta llego finalmente tiempo después que salí de la universidad, cuando leí sobre la electrodinámica cuántica (QED en ingles), básicamente, no definía los campos electromagnéticos como “campos” sino mas bien como un “intercambio” de partículas de información.



Así pues, el circuito magnético en un motor de inducción por ejemplo, es en realidad un circuito fotonico, ya que la partícula encarga de transmitir el electromagnetismo es el fotón. Entonces finalmente se pudo hacer la relación de por que los campos electromagnéticos producen corriente y viceversa, por que durante el proceso, los fotones que se emiten le dicen a otras partículas como comportarse.



Entonces la potencia reactiva no es mas que la potencia requerida para establecer ese intercambio fotonico, de hecho la potencia reactiva debería regresar totalmente al sistema eléctrico ya que es una energía “prestada” pero por las perdidas normales de sistemas no ideales merma.


Para mas información:

QED wikipedia

21 julio 2009

Cálculos Eléctricos 3.14


Saludos Estimados lectores, ya esta disponible la nueva versión de cálculos eléctricos en Excel, en esta oportunidad se incorpora una pequeña tabla de conversión entre cables AWG y mm2, ya que varios lectores trabajan en esas unidades. Por otro lado se ha arreglado un error de catastrófico en el calculo de caída de tensión en DC. Ahora se explica la formula y el circuito equivalente.


También esta el botón de twitter para seguir el desarrollo de la aplicación.



Finalmente, esta versión es lanzada en memoria de mi cuñado Oscar Bazó, quien trágicamente murió el 27 de Junio de 2009; Gracias amigo por cuidar a mi hermana, donde quiera que estés.

Cálculos Eléctricos 3.14

15 julio 2009

Spotify… demasiado bueno para ser verdad, pero lo es


Si la pasamos mal por last.fm cuando se volvió solo pago, la tristeza no durara mucho, con esta increíble aplicación, que es una mezcla de itunes + last.fm y lo mejor de todo ES GRATIS, bueno seguramente van a colocar algún tipo de publicidad en el futuro pero de momento no he visto nada.

la aplicación no solo destaca por la amplia biblioteca que tiene, sino que la calidad de sonido y la interfaz es casi perfecta.

El único problemita es que esta disponible solo en Europa, por lo que aquí en América no podemos obtener una cuenta gratis, aunque como siempre salen algunas….. alternativas.

23 junio 2009

Protección catódica ….. y en polvo te convertirás




Siempre me ha llamado la atención ver como las cosas en la naturaleza tienden a “buscar” en el estado mas estable, por ejemplo un gas llena por completo el recipiente que lo contiene, el uranio al cabo de unos cuantos años se transforma en plomo, etc etc.



Pues bien, a veces esa búsqueda de equilibrio nos es beneficiosa y otras no, tal es que caso de la oxidación (en los metales de construcción) ya que es un fenómeno no deseado y que a la larga termina destruyendo la estructura o pieza que esa hecha de metal, para conocer un poco mas veamos a continuación de que va todo esto.



En la figura de arriba vemos un puñado de oxido de hierro (oxido férrico), con el típico color rojo, se usa desde hace miles de años como colorante para pintar, aunque si lo vemos en una tubería de gas de alta presión, no nos va a causar nada de gracia, así pues, el solido y aparentemente indestructible tubo de hierro va a terminar como un montón de partículas minerales si no se hace algo al respecto. Es decir, implementamos un sistema de protección catódica.



Ahora bien, vamos a comenzar mencionando el fenómeno de la oxidación, aquí entramos nuevamente en el mundo de la química, al ser ingeniero electricista ya poco queda en mi cerebro de las clases de secundaria, por fortuna a mi hermana si le gustó y ahora es ingeniera en esa área, de hecho, el tema de corrosión ¡es una materia completa! y he visto que usualmente se le designa la tarea a electricistas para implementar la protección siendo en mi humilde opinión competencia de otro campo de la ingeniería. pero bueno… como dicen por allí: “a lo hecho, pecho”.



Volviendo al tema, la oxidación es parte de un proceso de transferencia de electrones, a este fenómeno se le conoce como reacciones REDOX (reducción-oxidación), esto es por que de manera simultanea tenemos dos eventos de intercambio de partículas, el primero es la oxidación, este es el termino que manejamos comúnmente, y se refiere al proceso donde un elemento cede los electrones, por otro lado tenemos la reducción, es el complemento del proceso previo, aquí el elemento capta los electrones.



En nuestro caso particular, tenemos un problema con el hierro (Fe) ya que este se oxida, entonces cede electrones, esto ocurre por que los átomos de hierro tienen algunos electrones “libres” en las capas mas externas (eso es lo que lo hace buen conductor), por otro lado tenemos el oxigeno (O) que resulta ser un buen agente oxidante ya que le “faltan” algunos electrones, entonces el hierro y el oxigeno van a tratar de combinarse de manera natural (nuestro cuerpo usa esta tendencia para llevar oxigeno a las células, usando hierro, por ello nuestra sangre es roja).



Cuando el hierro se oxida, incorpora a su estructura molecular, un átomo de oxigeno, este átomo extra estabiliza la molécula, pero al mismo tiempo debilita los enlaces que forman con las otras moléculas de hierro, por eso el oxido de hierro va “comiéndose” al metal, las partes oxidadas simplemente se están despegando a nivel molecular del resto de la estructura y terminan cayéndose.






Ya sabemos entonces que pasa durante la oxidación, entonces el truco para evitarla es impedir que el hierro se combine con el oxigeno, para ello existen varios métodos, entre ellos tenemos: aplicar una película de pintura, aplicar baño en un metal noble, usar métodos de protección catódica, este ultimo es que vamos a estudiar.



La protección catódica recibe este nombre, ya que se emplean una interesante propiedad de los materiales, llamada electronegatividad, que no es mas que la tendencia o fuerza, con la que la molécula del elemento atrae a los electrones de otro. La electronegatividad es una medida relativa según las distintas sustancias, esto significa en nuestro ejemplo, que si unimos hierro  con cobre, al ser el cobre mas electronegativo, va a favorecer a la oxidación de hierro, pero si por el contrario, unimos hierro con zinc, este último es menos electronegativo que el hierro, por lo tanto se oxidara el zinc. Esto es, en una unión galvánica, el metal que admite electrones se llama cátodo, mientras el que sede electrones es el ánodo.




Esto explica por que al sumergir dos metales distintos en un electrolito, podemos producir electricidad.



Entonces la idea es que convirtamos al hierro en el cátodo, para evitar que se oxide, para ello tenemos dos métodos básicos:

  1. Usar ánodos de sacrificio: este es el método mas sencillo, y no requiere de nada en especial, solo hacer una unión entre el hierro y un metal menos electronegativo, usualmente los ánodos son de zinc o incluso magnesio, pero este ultimo resulta mucho mas caro. Cuando se realiza esta unión, los electrones van a fluir de manera natural del ánodo al cátodo, destruyendo finalmente al ánodo, esta técnica se usa principalmente en tuberías submarinas, en donde la salinidad del agua aporta un factor que acelera la corrosión, si la tubería es muy larga, se suele colocar un conjunto de ánodos cada tantos kilómetros (3-5km) ya que si se colocara en un solo punto, el campo de polarización decae rápido, impidiendo que la protección se extienda mas allá.image
  2. Usar el método de corriente impresa: aquí básicamente es lo mismo, usamos ánodos de sacrificio también, pero le agregamos un elemento adicional, una fuente DC, que potencia el efecto protector, así, podemos obtener altas corrientes (2000 A) usando una cantidad menor de ánodos, esta técnica se emplea para protección de estructuras puntuales, por ejemplo una plataforma metálica, en donde tenemos mucho metal expuesto y usar ánodos en todos lados seria impráctico.


Para mas información, puede consultar esta pagina.

11 junio 2009

Mitos Eléctricos, parte I


La electricidad durante muchos años fue usada para hacer espectáculos y asombrar a mas de uno, con el tiempo, y a medida que la compresión de la misma fue avanzando, poco quedó de aquellos días de incredulidad. Sin embargo aun quedan una buena cantidad de mitos y sobre este tema, en el tiempo que tengo en el área, he escuchado prácticamente de todo, algunas cosas me han puesto a pensar, algunas me das hasta risa, para compartir mis experiencias con ustedes voy a preparar una serie de post sobre estos interesantes y extraños mitos eléctricos.



Los Voltios Mortales

El mito cuenta que un sistema de 120V es mas peligroso que uno de 240V, ya que el de 120V  “te deja pegao”, mientras que en un sistema de 240V te puedes zafar mas fácilmente. Este mito es común en el ámbito de las instalaciones residenciales.

Lo que en realidad puede ocurrir es que en un sistema de 240V el contacto pudiera ser mucho mas violento, haciendo que la respuesta muscular involuntaria “favorezca” el zafarse, y esto, debido a que por lógica, un sistema de 240V va a tener asociada mas capacidad de potencia que uno de 120V. Mientras que un contacto con 120V al ser “mas suave” puede hacer que la reacción prensil de la mano enganche al conductor u objeto energizado. Por ello se recomienda hacer el primer contacto con una estructura metálica con el reverso de la mano.



Campos Succionadores

El mito cuenta que al pasar con objetos metálicos, como llaves u alguna otra herramienta cerca de un transformador de alta potencia, este por el campo magnético te va a atraer, pegar y achicharrar. Este mito lo he escuchado varias veces en el ambiente de la construcción.

Yo particularmente he pasado cerca de transformadores de potencia y el principal peligro es que salte un arco si el nivel de tensión es elevado, y por ello llevar herramientas metatices podría ser peligroso en ese sentido, pero hay que recordar que el transformador esta diseñado para confinar la mayor cantidad de líneas magnéticas en el núcleo, para hacerlo mas eficiente, por lo tanto, la cantidad de magnetismo que lo circunda es prácticamente insignificante.



¿Tienes algún otro mito? compártelo y cuéntanos tus experiencias.

10 junio 2009

Nimbuzz: Mantente siempre en línea y con todos


Para nadie es un secreto que la comunicación vía internet, es el pilar fundamental de la ciber vida cotidiana, pero hay algunos problemas involucrados, por ejemplo, tengo amigos en facebook, gtalk, msn, twitter y para ver si alguien esta en línea o no debería tener abierta las paginas o programas correspondientes y para completar usando mi PC, pero eso ha cambiado gracias a nimbuzz una increíble herramienta con dos aspectos fundamentales, 1) une las principales redes de mensajería / sociales, 2) se puede usar en el teléfono móvil!

En línea todo el día, puedo ver todos mis contactos e incluso es compatible con el chat de facebook, simplemente increíble, puedes incluso hacer llamadas por skype, siempre hablo con un viejo amigo de Italia (por skype) usando el celular (nokia e61i), perfectamente y lo mas importante GRATIS!.

también esta disponible la versión de escritorio, que te permite las mismas funcionalidades.

También es compatible con varios proveedores SIP.


08 junio 2009

SmartPlanet: Información científica en español y de alta calidad




Interesante web con videos sobre ciencia, lo que me llama la atención es la excelente calidad del contenido, tiene de todo un poco desde, física de partículas, hasta biología, una muy buena opción para los fanáticos de las ciencias básicas.

http://www.smartplanet.es/redesblog/

Sistema Bifásico: ¿Dónde está el error?




Cuando hablamos de sistemas de corriente alterna, tenemos varios conceptos que manejar, al principio, sobretodo cuando uno es estudiante, usualmente se confunden algunos de estos conceptos y si no se aclaran en esta etapa, pude que se “arrastren” luego a la vida profesional, un error muy común es el de llamar a los sistemas bifásicos a diestra y siniestra a cualquier conexión con dos líneas activas. Veamos el caso en cuestión.

El ejemplo mas común, es en una instalación domestica, por ejemplo, en Venezuela tenemos 120V y 240V para acometidas a residencias, ahora bien, no tenemos problemas con los 120V, eso es directamente monofásico, pero, ¿240V es monofásico o bifásico?, veamos los hechos, primeramente vamos a obtener esta tensión de un trasformador usualmente ubicado en el poste, el secundario de este transformador tiene una derivación central de donde se obtiene el neutro.






El transformador puede tener dos devanados separados en el secundario o tener una derivación como se mencionó antes, para fines prácticos, se consideran unidos en N, ahora bien, cuando alimentamos una residencia con servicio “monofásico” usamos, o bien L1-N o L2-N, con lo que obtenemos 120V según nuestro ejemplo. Se ha de acotar en este punto que, los devanados del secundarios están dispuesto de tal manera, que la suma fasorial del voltaje L1-L2 sea aditiva, es decir 120V + 120V = 240V, pero esto ocurre de esta forma, si y solo si, los voltajes L1-N y L2-N, están en fase, lo cual es verdad puesto que están en el mismo núcleo e inducidos por el mismo devanado primario.



Así pues, lo que en realidad parecen dos faces, es en realidad una, siendo un termino mas apropiado a fase, LÍNEA, es decir tenemos servicios monofásicos de 1 línea y un neutro y de 2 líneas y un neutro.






También se les suele llamar sistemas monofásicos de 2 hilos (L1+N) y 3 Hilos (L1+L2+N).



En conclusión antes de llamar a un sistema Bifásico, debemos verificar que en efecto, no se trate de un arreglo de la misma fase y lo que veamos sea el resultado de una suma prácticamente escalar, como en caso antes expuesto.



Ahora la sección de preguntas Frecuentes (FAQ)



¿En un sistema triásico si podríamos tener un sistema bifásico?

R: en teoría si, aunque no tiene mucho sentido, ya que una forma mas eficiente es llevar la potencia por medio de 3 líneas. por otro lado el  equipo debería ser construido para trabajar con dos fases y si es un equipo rotativo, como un motor esto puede acarrear algunas dificultades técnicas.



¿En un transformador en delta abierta se consigue un sistema bifásico?

R: a pesar de tener solo dos transformadores, la fases que faltan (para ser trifásica) es “creada” por la suma vectorial de las dos fases reales, aun así, entraríamos en el mismo caso de la primera pregunta.



¿Existe o no un sistema bifásico comercial?

R: Hasta donde tengo entendido, no existe un sistema o equipo comercial que trabaje con dos faces y que sea explícitamente construido para operar de esa forma (un delta abierto es un arreglo de 2 equipos monofásicos, por lo que no entra en esta categoría) , además, por definición, tendría que tener 4 terminales, 2 para la fase 1 y 2 mas para la fase 2, de otra forma se sumarian los voltajes fasorialmente y se obtienen un sistema trifásico.

05 junio 2009

Pagina con información sobre Electricidad




Una interesante pagina con información sobre temas de ingeniería eléctrica, principalmente vendes normas y otras cosas pero tiene usa sección de documentos y hojas de calculo gratis, entre ellos tenemos:

04 junio 2009

Encontrar Colores HTML


Cuando estamos haciendo una pagina o un blog, suele ocurrir que insertamos contenido con un color que no es el típico html, o el que usa el asistente del blog, entonces es un dolor de cabeza dar con el codigo HEX adecuado, pero por fortuna hay un método sencillo para encontrar el valor del color que buscas.

los primero que hacemos es capturar la pantalla donde sale el color que queremos determinar. en el ejemplo es la primera columna (azul claro)


Usando el popular photoshop, abrimos un archivo nuevo y pegamos la captura.

imagePulsamos en la la herramienta con forma de gotero, y luego pulsamos selección de color primario en la barra derecha.


Nos va a mostrar un menú en donde sale el código HEX del color

imageFinalmente pulsamos sobre el color de la captura y vemos el código que muestra.

imageListo! el numero es el que sigue a #, es decir : 005b8e.

Editor de Ecuaciones en Línea

image Si por casualidad nos toca escribir una ecuación y no tenemos instalado el editor, tampoco derechos administrativos en nuestra PC, etc. Estamos casi sin opciones, salvo por una web que nos permite escribir en LateX las ecuaciones y ver como quedan, entonces las podemos usar como una imagen, o si estamos trabajando en un WIKI, podemos copiarla y pegarla.

Muy buena pagina para tenerla agregada a nuestros marcadores.



http://rinconmatematico.com/latexrender/

Capacidad de corriente en barras de cobre

En esta pagina podemos encontrar las capacidades de corriente normalizadas (al menos en estados unidos) de las barras de cobre, también encontramos las medidas de las mismas y otros datos interesantes.

http://www.copper.org/applications/busbar/ampacity/bus_table1.html

03 junio 2009

Utilidades para Ingenieros


Esta web cuenta con definiciones e información sobre varios temas, en diversas ramas de la ingeniería, particularmente en la parte de electricidad, encontramos algunas tablas sobre cables, motores, entre otros.

La pagina esta en ingles pero se entiende bien.

http://www.engineeringtoolbox.com/

02 junio 2009

Dibujos CAD de Electricidad


En algunos caso nos toca dibujar, pero somos ingenieros no dibujantes y por lo menos a mi se me da bastante mal el dibujo, por ello una ayudadita no esta mal a la hora de hacer algún trabajo, pues bien buscando por allí recursos sobre el tema encontré un par de paginas que puede que sean útiles.

La primera está en español, se trata de Bibliocad, allí encontramos dibujos gratis, aunque también hay pagos, lo que no me gusta de esta pagina es que te están cobrando por cosas que las personas envían gratis, pero en fin, por lo menos dejan algunos para descargar libre.



La otra otra pagina esta en ingles, http://cben.net/, en esta no explore mucho pero también deja bajar los dibujos, estos parecen mas complejos que los que encontramos en la primera y se ven de mejor calidad.



Bueno, espero les sea útil.

01 junio 2009

Cálculos Eléctricos 3.13


Ya esta disponible la nueva versión de esta hoja de Excel con utilidades, en esta oportunidad de arreglaron algunos problemas y se incorpora una hoja para la estimación del tamaño de bancadas (electro ductos).






Gracias por los comentarios que me han enviado y por la información que me suministran, gracias a ello, puedo mejorar el programa día a día.



Y recuerden votar el articulo en bitácoras si es de su agrado.



Pueden bajar la nueva hoja desde AQUÍ
